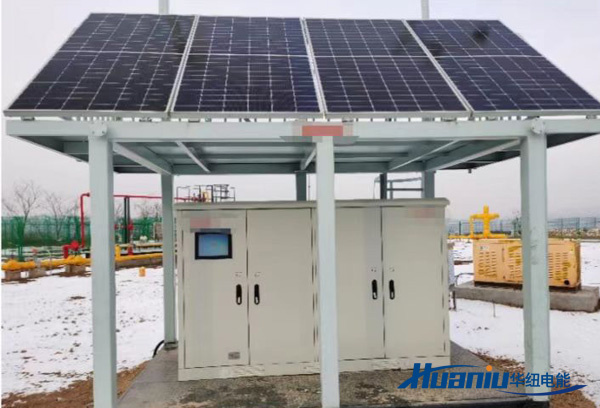

針對無電地區離網光伏儲能系統，以下是華紐電能整理的關鍵要點和設計方案概述，適用于偏遠農村、山區、海島等無電網覆蓋區域：
1. 光伏陣列
- 組件類型：單晶硅（高效、壽命長）或多晶硅（性價比高）。
- 功率設計：根據日均用電量+20%冗余（如日均10kWh需求，配3-4kW組件）。
- 安裝：屋頂/地面支架，需優化傾角（參考當地緯度±5°）。
2. 儲能電池
- 類型：**鋰電（LFP磷酸鐵鋰）**（循環壽命＞4000次，耐高溫）＞膠體鉛酸（成本低但壽命短）。
- 容量計算：**日用電量 × 無日照天數**（通常3-5天）。
示例：10kWh/天 × 3天 = 30kWh儲能。
3. 充放電控制器
- MPPT控制器（比PWM效率高15-30%），匹配組件與電池電壓（如48V系統）。
4. 逆變器
- 純正弦波輸出（兼容感性負載如水泵、冰箱），功率需覆蓋**峰值負載總和**（如5kW）。
5. 負載設備
- 優先DC 12V/24V直流電器（燈、風扇）減少轉換損耗，AC用于大功率設備。
1. 計算負載需求
| 設備 | 功率(W) | 數量 | 日用時 | 日耗電(Wh) |
| LED燈 | 10 | 6 | 5 | 300 |
| 手機充電 | 5 | 10 | 2 | 100 |
| 冰箱 | 150 | 1 | 24（間歇） | 1500 |
| 水泵 | 800 | 1 | 0.5 | 400 |
| 總計 | - | - | - | 2300Wh |
2. 確定組件功率
- 所需日均發電量 = 2300Wh ÷ 系統效率(0.7) ≈ 3286Wh
- 組件功率 = 3286Wh ÷ 當地日均峰值日照
（如日照4h：3286Wh ÷ 4h ≈ 820W → 選配2×450W組件）
3. 電池容量
- 總儲能 = 日耗電2300Wh × 自備天數(3天) ÷ 放電深度(0.8) = 8625Wh
- 48V系統電池容量 = 8625Wh ÷ 48V ≈ 180Ah → 選配200Ah LFP電池。
4. 逆變器與控制器
- 逆變器功率 > 最大同時負載（如冰箱150W + 水泵800W = 950W → 選配1.5kW逆變器）。
- MPPT控制器電流 > 組件總功率÷系統電壓（900W÷48V≈18.75A → 選配25A控制器）。
1. 極端環境適配
- 組件：選抗風壓/雪載型號（如2400Pa），高溫地區用低溫度系數組件。
- 電池：鋰電需保溫箱（-10℃以下停充），鉛酸避免＞40℃環境。
2. 系統安全
- 直流側裝熔斷器、防反二極管，交流側配漏電保護開關。
- 接地電阻＜10Ω（防雷擊）。
3. 智能管理
- 加裝物聯網監控模塊（如4G/WiFi），遠程查看發電量、電池狀態。
4. 成本優化
- 初始投資（參考）：
- 光伏組件：￥2/W × 900W = ￥1800
- LFP電池：￥1200/kWh × 9.6kWh = ￥11,520
- 逆變器+控制器：￥3000
- 總計約￥16,320（不含支架/線纜）。
- 優先保障剛需負載（照明、通訊），后期擴容。
- 家庭供電：照明+手機充電+小電視（＜2kWh/天）。
- 醫療站：疫苗冰箱+醫療設備（需24小時供電，電池容量加倍）。
- 水泵系統：光伏直驅水泵（省去電池，日間抽水蓄水）。
1. 季度清潔組件（灰塵損失發電10-30%）。
2. 每月檢查電池端子是否腐蝕（鉛酸電池）。
3. 避免負載超配（逆變器報警需立即減載）。
> 提示：無電地區系統設計**冗余高于常規**，建議預留20%功率余量。若需低成本方案，可先用鉛酸電池（壽命3-5年），后期更換鋰電。
